Dubbo 服务暴露和引用总结

2019/03/23 分布式 Dubbo RPC

Dubbo 服务暴露和引用总结

本文是对前面关于服务暴露和引用的总结与补充，完整 Dubbo 相关博客可在引用中查看

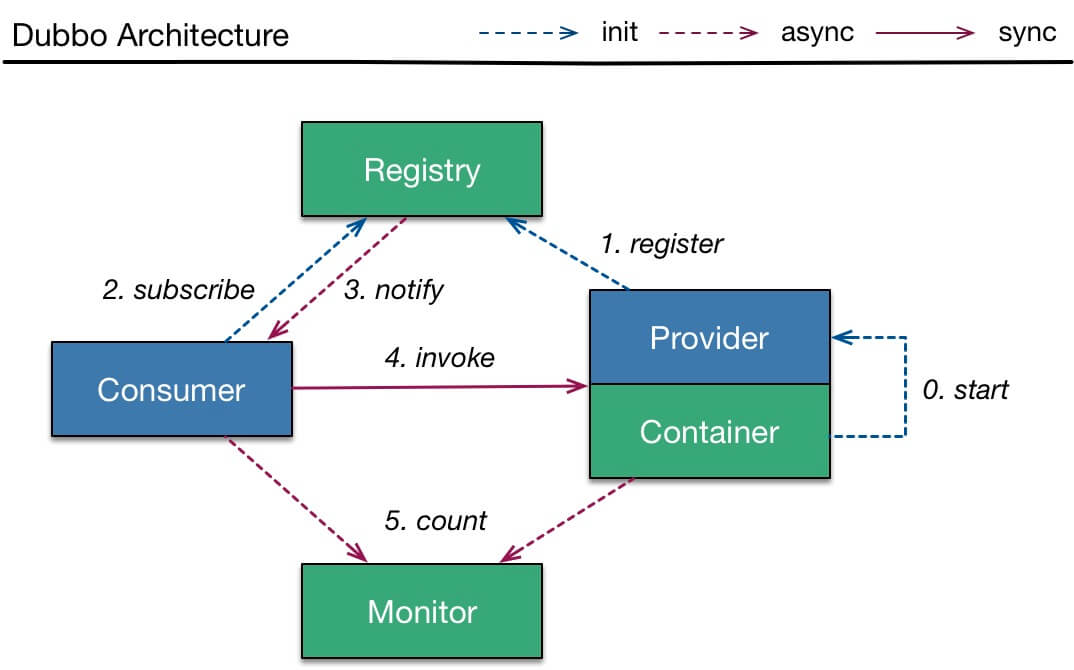

Dubbo 调用流程

  1. Provider

    1. start 启动服务
    2. register 注册服务到服务中心

  2. Consumer

    1. subscribe 向注册中心订阅服务。只订阅使用到的服务，首次会拉取订阅的服务列表，缓存在本地

    2. [异步] notify 当服务发生变化，获取最新的服务列表，更新本地缓存

  3. invoke 调用

    1. Conusmer 直接发起对 Provider 的调用，无需注册中心。而对多个 Provider 的负载均衡，Consumer 通过 cluster 组件实现

  4. count 监控

    1. [异步] Conusmer 和 Provider 都异步通知监控中心

服务暴露和服务引用

解析服务

  1. 基于 dubbo.jar 内的 META-INF/spring.handles 配置，Spring 在遇到 dubbo 名称空间时，会回调 DubboNamespaceHandler
  2. 所有的 dubbo 标签，都会统一用 DubboBeanDefinitionParser 进行解析，将 XML 标签解析成 Bean 对象
  3. 在 ServiceConfig#export() 或 ReferenceConfig#get() 初始化时，将 Bean 对象转换成 URL 格式，所有 Bean 属性转成 URL 参数
  4. 将 URL 传给 Dubbo SPI，基于 SPI 自适应机制，根据 URL 协议投，进行不同服务的暴露或引用。

服务暴露

官方文开发者指南 - 实现细节档给出服务提供者暴露一个服务的详细过程：

本地暴露

  1. 在没有注册中心，直接暴露提供者的情况下，ServiceConfig 解析出的 URL 格式为：dubbo://service-host/{服务名}/{版本号}

  2. 基于 Dubbo SPI 的自适应机制，通过 URL dubbo:// 协议头识别，直接调用 DubboProtocol#export() 方法，打开服务端口

    1. 根据解析出的 URL，创建一个新的 URL，将协议头设置为 injvm，并设置主机名以及端口值

    2. 将具体的服务类名，比如 DubboServiceInjvmImpl，通过 ProxyFactory 包装成 Invoker 实例

    3. 使用 InjvmProtocol 暴露 Invoker 实例并将其转化为 Exporter 实例

    4. 最后将生成的 Exporter 实例存放到 ServiceConfig 的 List<Exporter> exporters 中

远程暴露

  1. 在有注册中心，需要注册提供者地址的情况下，ServiceConfig 解析出的 URL 格式为：registry:// registry-host/org.apache.dubbo.registry.RegistryService?export=URL.encode("dubbo://service-host/{服务名}/{版本号}")
  2. 基于 Dubbo SPI 的自适应机制，通过 URL registry:// 协议头识别，就调用 RegistryProtocol#export() 方法
    1. 将具体的服务类名，比如 DubboServiceRegistryImpl，通过 ProxyFactory 包装成 Invoker 实例
    2. 调用 doLocalExport 方法，使用 DubboProtocol 将 Invoker 转化为 Exporter 实例，并打开 Netty 服务端监听客户请求
    3. 创建 Registry 实例，连接 Zookeeper，并在服务节点下写入提供者的 URL 地址，注册服务
    4. 向注册中心订阅 override 数据，并返回一个 Exporter 实例
  3. 根据 URL 格式中的 "dubbo://service-host/{服务名}/{版本号}"中协议头 dubbo:// 识别，调用 DubboProtocol#export() 方法，开发服务端口
  4. RegistryProtocol#export() 返回的 Exporter 实例存放到 ServiceConfig 的 List<Exporter> exporters 中

服务引用

官方文开发者指南 - 实现细节档给出服务提供者暴露一个服务的详细过程：

本地引用

  1. 在没有注册中心，直连提供者的情况下，ReferenceConfig 解析出的 URL 格式为：dubbo://service-host/com.foo.FooService?version=1.0.0
  2. 基于拓展点自适应机制，通过 URL 的 dubbo:// 协议头识别，直接调用 DubboProtocol 的 refer 方法，直接生成 Invoker
  3. Invoker 创建完毕后，调用 ProxyFactory 为服务接口生成代理对象，返回提供者引用

远程引用

  1. 从注册中心发现引用服务：在有注册中心，通过注册中心发现提供者地址的情况下，ReferenceConfig 解析出的 URL 格式为：registry://registry-host:/org.apache.registry.RegistryService?refer=URL.encode("conumer-host/com.foo.FooService?version=1.0.0")。
  2. 通过 URL 的 registry:// 协议头识别，就会调用 RegistryProtocol#refer() 方法
    1. 查询提供者 URL，如 dubbo://service-host/com.foo.FooService?version=1.0.0 ，来获取注册中心
    2. 创建一个 RegistryDirectory 实例并设置注册中心和协议
    3. 生成 conusmer 连接，在 consumer 目录下创建节点，向注册中心注册
    4. 注册完毕后，订阅 providers，configurators，routers 等节点的数据
    5. 通过 URL 的 dubbo:// 协议头识别，调用 DubboProtocol#refer() 方法，创建一个 ExchangeClient 客户端并返回 DubboInvoker 实例
  3. 由于一个服务可能会部署在多台服务器上，这样就会在 providers 产生多个节点，这样也就会得到多个 DubboInvoker 实例，就需要 RegistryProtocol 调用 Cluster 将多个服务提供者节点伪装成一个节点，并返回一个 Invoker
  4. Invoker 创建完毕后，调用 ProxyFactory 为服务接口生成代理对象，返回提供者引用
